產品概述

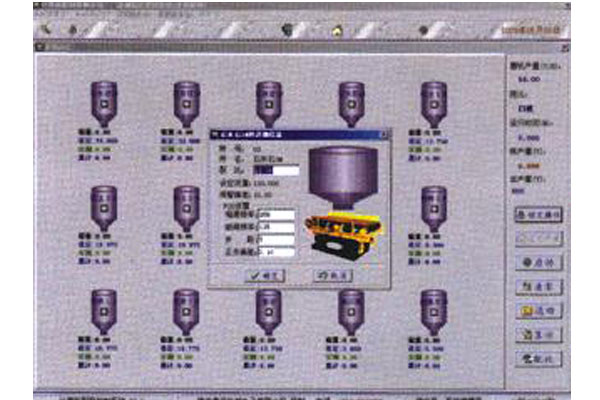

QCS-HS型微機恒速秤配料控制系統是散狀物料計量及控制系統，該系統廣泛應用于水泥、冶金、化工、糧食等行業。系統由恒速皮帶秤或失重秤、電振機、微機控制系統等組成。計算機硬件部分采用IPC工業控制微機，模板結構，便于維護;本系統軟件采用中文Windows Xp為操作平臺，界面友好，控制的自動化程度較高，使用方便，且自帶中文說明，操作工稍加培訓即可上崗操作。

??

系統特點

• 各物料秤聯鎖工作，保證配比穩定。
• 軟件系統配置部分可對系統的組成靈活設置，若系統略有變化，一般不需要更改軟件。
• 軟件的測試模塊可對接口板進行性能測試。
• 軟件可對系統的穩定性及故障來源進行輔助分析。
• 軟件具有自動去除秤體皮重功能。
• 軟件可選擇任意幾臺秤參與配料。
• 可任意選定配方或定值兩種工作方式。
• 對故障來源進行聲、光報警。
• 可查詢打印生產報表、調試報表、配方報表、報警報表等。

• 系統配置

• 機械部分：TDG-H型恒速皮帶秤或失重秤、電振機，構成聯合工作的秤群(各臺秤產量可根據用戶需要進行選定)。
• 電氣部分：傳感器、壓力變送器、電振機控制器和控制柜等組成。
• 微機部分：A/D板、D/A板、脈沖計數板、IPC工業微機或PC微機、UPS電源(選配)、打印機(選配)等。

技術參數

工作環境

• 環境溫度?-10℃～+55℃
• 相對濕度?≤85%
• 供電電源?AC380V±10%、50Hz±1
• 無強磁場，無嚴重震動，無強大空間熱源

技術性能

• 態誤差?≤±1%
• 動態誤差?≤±3%
• 給料能力?0.1t/h～100t/h
• 物??料?散料、塊狀、非流質物料

??粒度≤20mm，溫度<150℃

• 傳 感 器?精度?0.1%

??靈敏度?1.0～1.2mv/v

??抗過載能力150%

機房要求

• 環境溫度：15℃～25℃
• 相對濕度：35%～75%
• 靜??電：≤1KVA
• 滅火設備：近處安放手提C02滅火器
• 專用地線：接地阻<4Ω

??對交流零線電源≤2V

??(加絕緣護套，遠離高壓及樓房基礎安裝)
